数控钻头双后角磨床操作说明

一、

五轴简介

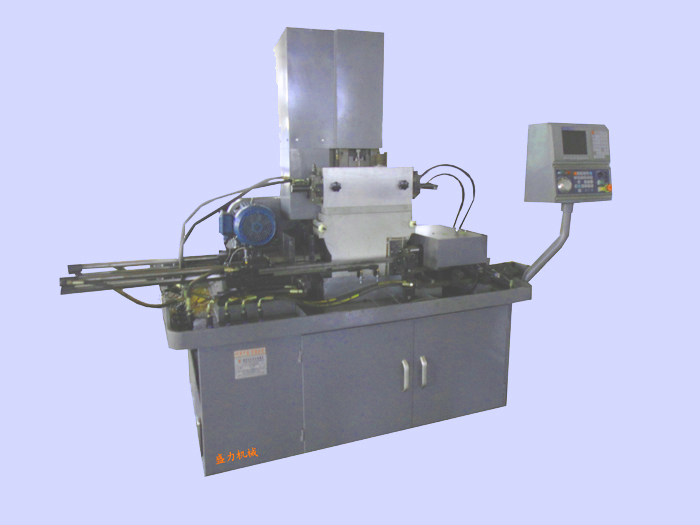

  本机床为五轴联动磨床，它们相对应的作用是：

X轴：进刀；y₁、y₂轴：旋转角度（其中y₁为外侧轴，y₂为内侧轴）；Z轴：磨头上下；A轴：砂轮修整。

二、开机

   按下电源开关，旋开紧急按钮。

三、回原点

   把旋钮调到原点方式，启动液压泵，为了使定位球抬起，y轴回原点时不受影响，后分别按下F₁、F₂、F₃、F₄使其所对应的X、Y、Z、A轴回到原点。

四、修砂轮

新砂轮换上后，必须先进入F₇（即工作坐标），按＆#135;键X、Z，A轴数值设为“零”，然后把旋钮调到手轮方式，按下F₄（A）,旋动手摇轮使修整笔碰到砂轮，把A轴所下降的数值设到工作坐标G54一行的A栏中，启动液压泵，主轴正转，旋钮调到自动方式，按下F₇（初修），再按下程式启动，修整量和次数在参数设置中设定。

五、对刀

   把工件送入Y₂轴中，按住Y₂键，使工件转至确切位置，Y₂所旋转数值输入到参数设置中的Y₂调整角度中，Z轴工作坐标需根据用户要求设定，也就是砂轮越下，工件后角越小。因此，X轴对刀前Z轴必须先用手轮方式调到确切位置，并在G54中设定数值。

六、启动

   在完成对刀，确认无误后，旋钮调到自动方式，按下程式启动，即进入工作状态，此时随时都可以按下F₁（程式暂停）。

注意事项：

1、  工作中经常会用到“重置”按钮，在按此键时一定要注意砂轮是否离开工件，否则工件会撞坏砂轮，因为齿轮箱回到启动位置，Y₁轴上的工件会碰上砂轮。

2、  只有在突然跳电或停电的情况下，也就是当Y₂送料杆送出后，如果此时上电，启动液压泵、料盒，Y₂送料油缸会同时回位，相互碰撞。解决方法是＆#129;用手拉回；＆#130;按下料盒键使电磁阀灯亮起，再启动液压泵。
